Platine avec embout soudé raccordable au profil, consoles ou console-platines de la gamme siFramo 100, pour la construction de traverses ou d'autres structures. Les versions F 100-80 et F 100-80-E permettent de combiner les profils du système F 100 avec ceux du système F80/80.

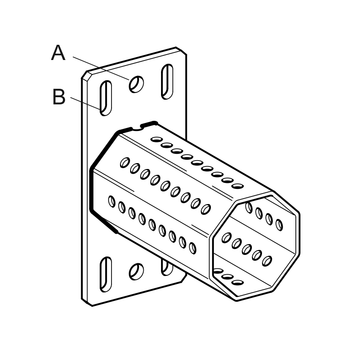

Différentes méthodes d'installation peuvent être envisagées en fonction de la structure à réaliser: a) Connexion avec les profils F 100 et F 80 à l'aide de 4 vis auto-formeuses FLS F. b) Montage (trou A) sur rails inserts par le biais de doubles-écrous ou d'écrous-rails et boulonnerie appropriés. Le profil TP F 80/80 ou TP F 100/100 à monter sur la platine STA F 100 se fixe à l’aide de 4 vis autoformeuses FLS F. Installer 2 vis FLS F par côté sur deux faces opposées.

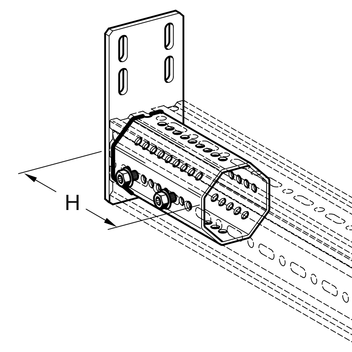

Type | Dimensions de la platine (mm) | A (mm) | B (mm) | H (mm) |
---|---|---|---|---|
STA F 100 | 210 x 100 x 8 | 14 | 20 X 11 | 188 |
STA F 100-E | 185 x 100 x 8 | - | 20 X 11 | 188 |
Configuration : Platine soudée sur embout mâle octogonal pour profil F 100 ou F 80 Matière : Platine : Acier HCP Profil octogonal F 80 : Acier HCP
Marquage CE
Réference | Type | Poid (kg/m) | Conditionnement (pièce) |
---|---|---|---|
113073 | STA F 100 | 2.4 | 1 |
113074 | STA F 100-E | 2.2 | 1 |
