Collier stabil D-3G NU


Fourniture

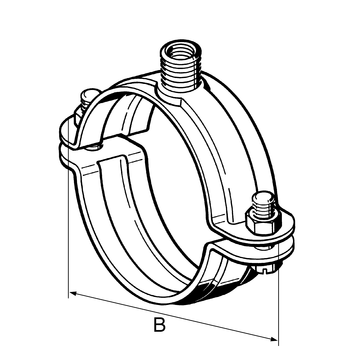

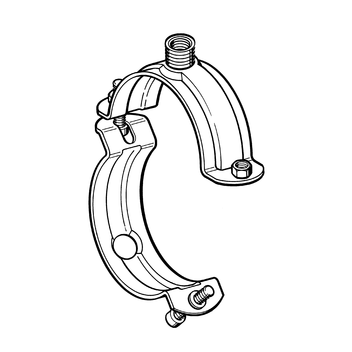

De 15 jusqu'à 129 mm: modèle articulé avec écrous soudés sur les oreilles pour vis de serrage. La vis de serrage est prémontée côté articulation, elle est engagée de l'autre côté et maintenue par une rondelle plastique.

A partir de la dimension 133, les vis de serrage et les écrous correspondants sont fournis détachés. Collier à raccord 3G soudé, sans garniture isophonique.

Pour d'autres possibilités de raccordement par le filetage externe de l'écrou 3G à l'aide d'un adaptateur, voir "adapateur f/f".

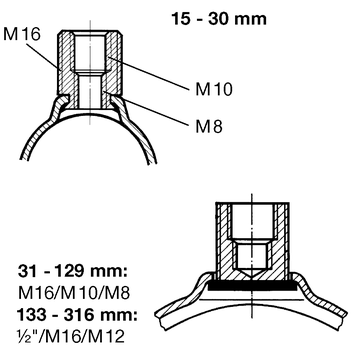

Code Article Plage de serrage (mm) DN Epaisseur L x ép (mm) Raccord fileté Largeur B (mm) Poids (kg) Conditionnement
107705 15 - 19 3/8" 25 x 2,0 M16/M10/M8 57 0,07 50
107714 20 - 24 1/2" 25 x 2,0 M16/M10/M8 63 0,08 50
107723 25 - 30 3/4" 25 x 2,0 M16/M10/M8 69 0,08 50
107015 31 - 35 * 1" 30 x 2,5 M16/M10/M8 74 0,12 50
107024 40 - 45 * 1 1/4" 30 x 2,5 M16/M10/M8 85 0,13 50
107033 48 - 53 * 1 1/2" 30 x 2,5 M16/M10/M8 94 0,15 50
107042 54 - 59 * 30 x 2,5 M16/M10/M8 101 0,16 50
107051 60 - 65 * 2" 30 x 2,5 M16/M10/M8 108 0,17 50
107060 67 - 72 * 30 x 2,5 M16/M10/M8 114 0,18 50
115759 76 - 81 M * 2 1/2" 30 x 3,0 M16/M10/M8 137 0,28 25
115761 82 - 87 M * 30 x 3,0 M16/M10/M8 143 0,29 25
115762 88 - 93 M * 3" 30 x 3,0 M16/M10/M8 149 0,31 25
115763 102 - 108 M * 30 x 3,0 M16/M10/M8 163 0,34 25
115764 110 - 116 M * 4" 30 x 3,0 M16/M10/M8 171 0,36 25
115766 124 - 129 M * 30 x 3,0 M16/M10/M8 184 0,39 25
107130 133 - 140 * 40 x 4,0 1/2"/M16/M12 210 0,74 10
115885 140 - 148 * 5" 40 x 4,0 1/2"/M16/M12 218 0,76 10
107149 149 - 155 * 40 x 4,0 1/2"/M16/M12 225 0,81 10
107158 159 - 165 * 40 x 4,0 1/2"/M16/M12 235 0,82 10
107167 167 - 173 * 6" 40 x 4,0 1/2"/M16/M12 243 0,85 10
107176 176 - 184 40 x 4,0 1/2"/M16/M12 255 0,95 10
107185 188 - 194 40 x 4,0 1/2"/M16/M12 265 0,98 10
107194 199 - 205 40 x 4,0 1/2"/M16/M12 276 1,03 10
148939 207 - 216 40 x 4,0 1/2"/M16/M12 287 1,07 10
107200 219 - 225 8" 40 x 4,0 1/2"/M16/M12 296 1,11 10
107219 244 - 250 40 x 4,0 1/2"/M16/M12 321 1,23 10
107228 267 - 273 10" 40 x 4,0 1/2"/M16/M12 344 1,25 10
107237 278 - 284 40 x 4,0 1/2"/M16/M12 355 1,35 10
107246 297 - 303 40 x 4,0 1/2"/M16/M12 374 1,42 10
147600 310 - 316 40 x 4,0 1/2"/M16/M12 387 1,47 10

Charges


Taille (mm) Charge utile (traction)
15 - 72 4.0 kN
76 - 129 5.0 kN
133 - 173 8.0 kN
176 - 316 12.5 kN
