Collier stabil D-3G Silicone Haute Température
Fourniture

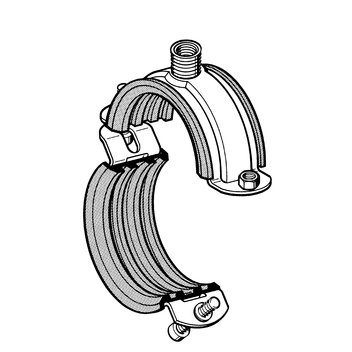

De 14 jusqu'à 115 mm: modèle articulé avec écrous soudés sur les oreilles pour vis de serrage. La vis de serrage est prémontée côté articulation, elle est engagée de l'autre côté et maintenue par une rondelle plastique.
A partir de la dimension 124, les vis de serrage et les écrous correspondants sont fournis détachés.
Collier à raccord 3G soudé, avec garniture isophonique en silicone.
Pour d'autres possibilités de raccordement par le filetage externe de l'écrou 3G à l'aide d'un adaptateur, voir "adaptateur f/f".
| Code Article |
Plage de serrage (mm) |
DN |
Epaisseur L x ép (mm) |

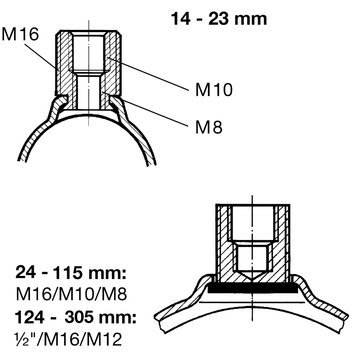

Raccord fileté |

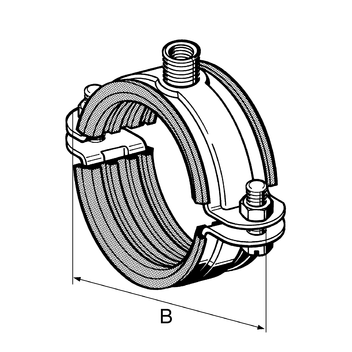

Largeur B (mm) |
Poids (kg) |
Conditionnement |
| 108070 |
14 - 18 |
3/8" |
25 x 2,0 |
M16/M10/M8 |
63 |
0,08 |
50 |
| 108089 |
19 - 23 |
1/2" |
25 x 2,0 |
M16/M10/M8 |
69 |
0,09 |
50 |
| 108098 |
24 - 28 |
3/4" |
25 x 2,5 |
M16/M10/M8 |
74 |
0,13 |
50 |
| 108104 |
29 - 33 |
1" |
30 x 2,5 |
M16/M10/M8 |
81 |
0,14 |
50 |
| 108113 |
33 - 37 |
|
30 x 2,5 |
M16/M10/M8 |
85 |
0,15 |
50 |
| 108122 |
40 - 45 |
1 1/4" |
30 x 2,5 |
M16/M10/M8 |
94 |
0,16 |
50 |
| 108131 |
47 - 52 |
1 1/2" |
30 x 2,5 |
M16/M10/M8 |
104 |
0,19 |
50 |
| 108140 |
53 - 58 |
|
30 x 2,5 |
M16/M10/M8 |
110 |
0,2 |
50 |
| 108159 |
60 - 65 |
2" |
30 x 2,5 |
M16/M10/M8 |
117 |
0,21 |
50 |
| 115801 |
67 - 72 M |
|
30 x 3,0 |
M16/M10/M8 |
137 |
0,31 |
25 |
| 115802 |
73 - 78 M |
2 1/2" |
30 x 3,0 |
M16/M10/M8 |
143 |
0,33 |
25 |
| 115804 |
79 - 85 M |
|
30 x 3,0 |
M16/M10/M8 |
149 |
0,32 |
25 |
| 115805 |
88 - 93 M |
3" |
30 x 3,0 |
M16/M10/M8 |
157 |
0,37 |
25 |
| 115806 |
100 - 106 M |
|
30 x 3,0 |
M16/M10/M8 |
171 |
0,4 |
25 |
| 115807 |
108 - 115 M |
4" |
30 x 3,0 |
M16/M10/M8 |
180 |
0,43 |
25 |
| 108229 |
124 - 129 |
|
40 x 4,0 |
1/2"/M16/M12 |
210 |
0,87 |
10 |
| 108238 |
131 - 137 |
|
40 x 4,0 |
1/2"/M16/M12 |
218 |
0,91 |
10 |
| 108274 |
138 - 144 |
5" |
40 x 4,0 |
1/2"/M16/M12 |
225 |
0.94 |
10 |
| 108283 |
148 - 154 |
|
40 x 4,0 |
1/2"/M16/M12 |
235 |
1 |
10 |
| 108292 |
156 - 162 |
|
40 x 4,0 |
1/2"/M16/M12 |
243 |
1,05 |
10 |
| 108308 |
165 - 171 |
6" |
40 x 4,0 |
1/2"/M16/M12 |
255 |
1,14 |
10 |
| 108317 |
177 - 183 |
|
40 x 4,0 |
1/2"/M16/M12 |
265 |
1,18 |
10 |
| 108326 |
188 - 194 |
|
40 x 4,0 |
1/2"/M16/M12 |
276 |
1,23 |
10 |
| 154947 |
196 - 203 |
|
40 x 4,0 |
1/2"/M16/M12 |
287 |
1,3 |
10 |
| 149879 |
205 - 214 |
|
40 x 4,0 |
1/2"/M16/M12 |
296 |
1,4 |
10 |
| 108335 |
219 - 225 |
8" |
40 x 4,0 |
1/2"/M16/M12 |
307 |
1,4 |
10 |
| 108344 |
244 - 250 |
|
40 x 4,0 |
1/2"/M16/M12 |
332 |
1,51 |
10 |
| 108353 |
267 - 273 |
10" |
40 x 4,0 |
1/2"/M16/M12 |
355 |
1,71 |
10 |
| 108362 |
299 - 305 |
|
40 x 4,0 |
1/2"/M16/M12 |
387 |
1,79 |
10 |
Charges
| Taille (mm) |
Charge utile (traction) |
Couple de serrage (Nm) |
| 14 - 23 |
1.8 kN |
2 |
| 24 - 65 |
2.0 kN |
2 |
| 67 - 115 |
2.0 kN |
3 |
| 124 - 162 |
2.9 kN |
5 |
| 165 - 305 |
8.0 kN |
10 |
